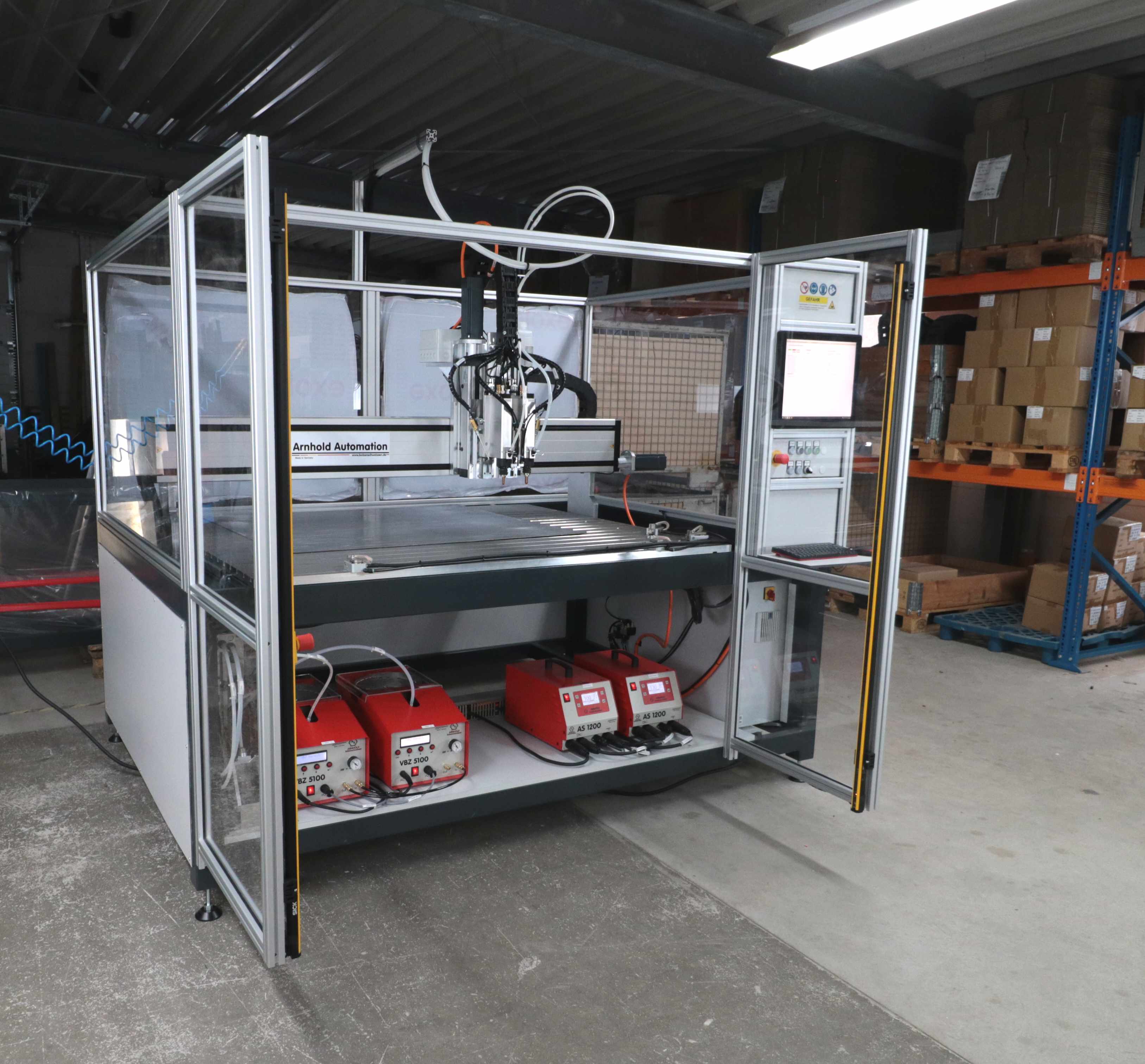

AS Schweißautomation für Blechteile im Kleinformat [2000x1000mm Arbeitsfläche]

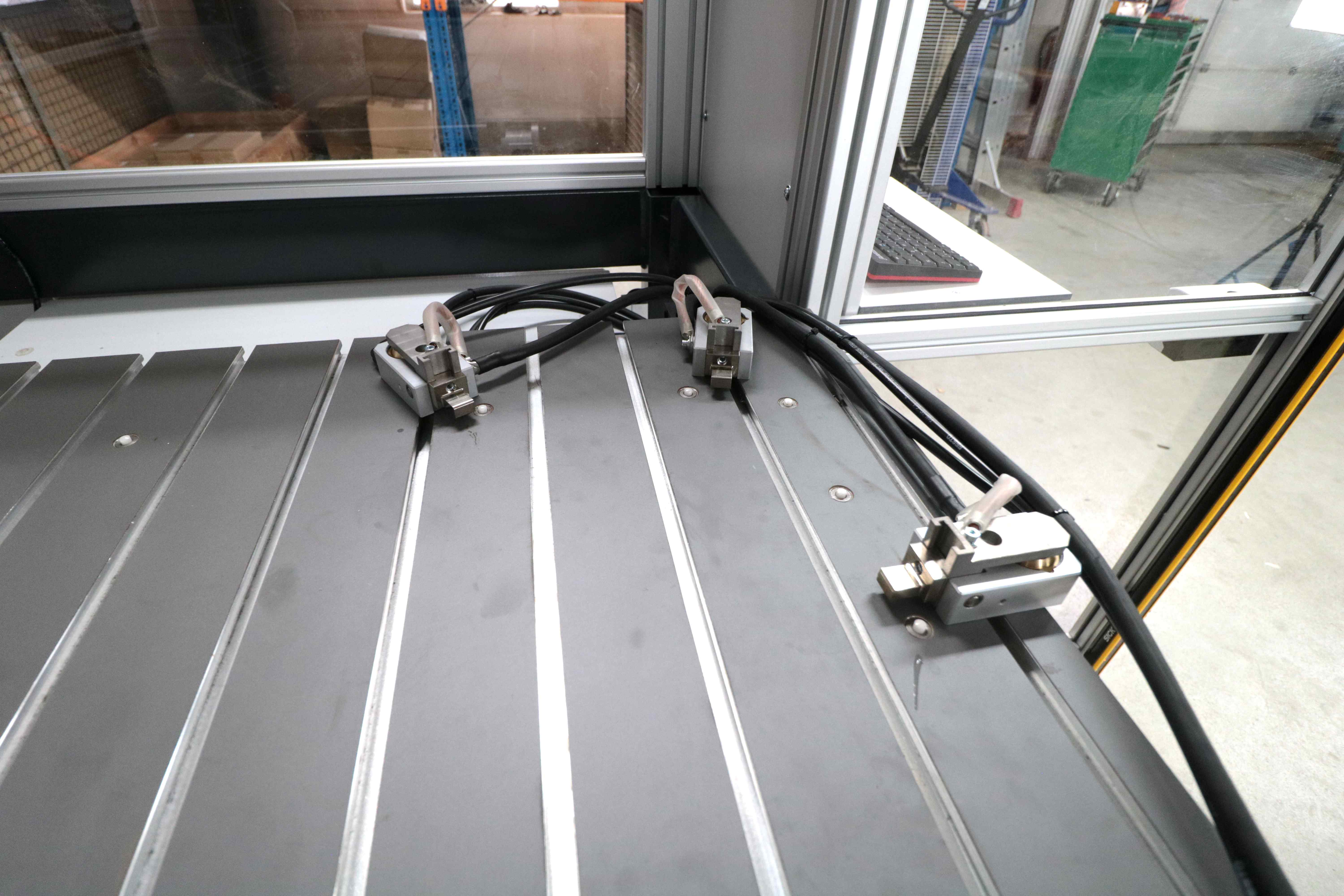

Diese Automation verfügt über einenArbeitsbereich von 2000x1000mm. Zur Positionierung des Werkstücks gibt es entsprechende Werkstückanschläge und eine pneumatische Werkstückspannung. Das Einlegen des Werkstücks erfolgt bei dieser standard Automation per Bediener.

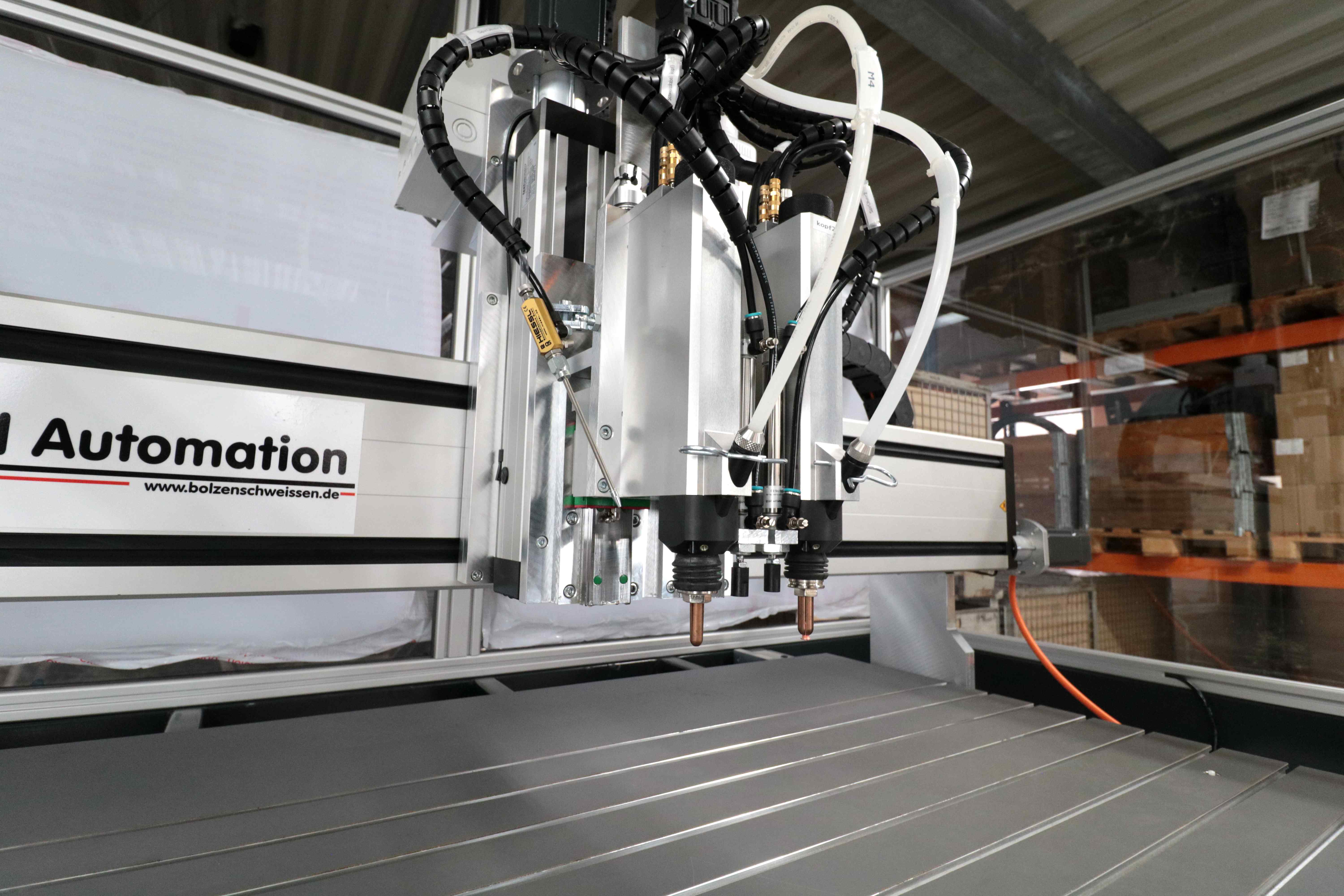

Die Anlage verfügt über zwei Schweißköpfe des Modells AS Ak1. Hierdurch ist es möglich, ohne Umrüstzeiten zwei verschiedene Bolzensorten auf ein Werkstück zu verschweißen.
Die Bolzenzuführung geschieht komplett automatisiert und überwacht, über das brand neue digitalisierte Bolzenzuführsystem VBZ 5100. Einfach die Bolzen aus der Tüte direkt in das Vereinzelungssystem geben und schon werden die Bolzen voll automatisch vereinzelt und anschließend passend im Prozess zum Schweißkopf zugeführt. Für Sonderbolzenlängen steht ein manueller Handeinwurf zur Verfügung.
Mit diesem System können zwei verschiedene Schweißbolzenlängen auf einem Schweißkopf verschweißt werden. Dies ist möglich durch eine Zuführweiche, die das Umschalten zwischen verschiedenen Vereinzelungssysteme ermöglicht. Desweiteren wird dies bei dieser Anlage durch eine Z Achse ermöglicht. Die Z Achse bietet zudem den Vorteil Bolzen z.B auf bereits gekantete Bauteile zu verschweißen.
Da ein solche komplexe Automation schnell viele Komponenten hat, die somit den Programmieraufwand stark erhöhen würden ,bieten wir die AS CAM Software an mit integriertem DXF oder Step Postprozessor. Dieser ist individuell auf jedes Automationsprojekt zugeschnitten und erleichtert die Programmerstellung für den Anwender in dem er sie automatisiert übernimmt. Mit wenigen Klicks, um Rahmenbedingungen der Fertigung fest zu legen und einer hinterlegten Zeichnung des Werkstücks, ist die Maschine in wenigen Sekunden Einsatzbereit.
Die Anlage kann über das HMI im Automatikmodus und im manuellen Modus betrieben werden. Das HMI kann hierbei über den Touchbildschirm oder über Maus und Tastertur bedient werden.
Die Sprühvorrichtung, mit der dieses Sytem ausgerüstet ist, ermöglicht es im Schweißprozess mit einer Wasser Spühlmittelmischung zu arbeiten, die die Optik des Schweißergebnisses deutlich verbessert.
Weiterhin sind bei dem System Niederhalter verbaut. Diese dienen dazu den Bolzen nach der Schweißung sauber abzustreifen, ohne das Blech anzuheben. Dies ist vor allen bei großen und dünnen Blechen wichtig.
